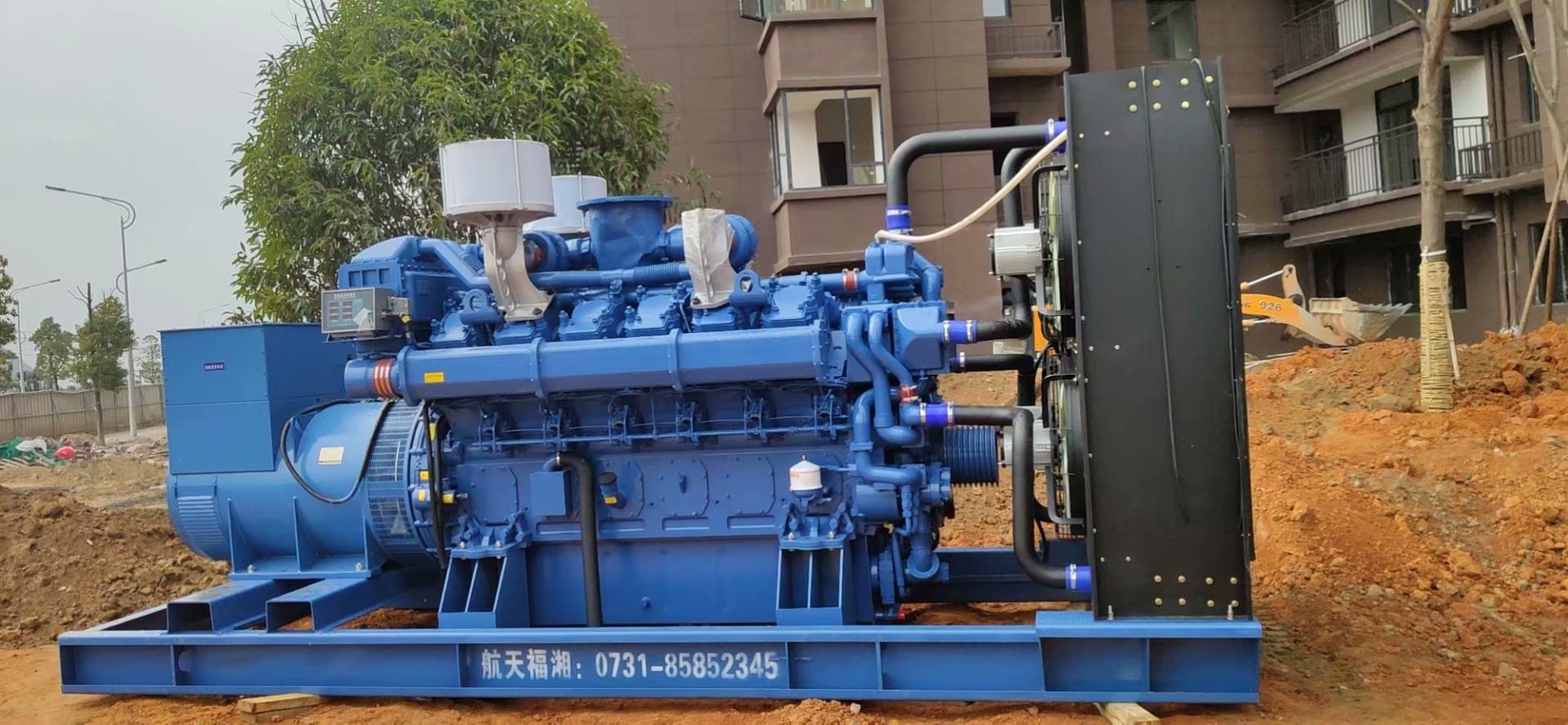

柴油發電機組由柴油機、三相交流無刷同步發電機、控制屏以及公共底盤等部件組成。柴油機飛輪與發電機驅動端通過盤片式聯軸器連接，外部通過柴油機飛輪罩殼與發電機的連接罩殼連接在一起，通過減震器共同安裝在公共底盤上；控制屏直接安裝在發電機側公共底盤的邊梁上，整個機組為一體式結構，便于用戶安裝、使用以及維護。

機組所配套的發電機為交流無刷同步道依茨發電機。發電機為臥式、自勵恒壓、無刷交流同步發電機，無刷發電機采用旋轉電樞式交流勵磁發電機提供勵磁功率，通過旋轉整流器整流后提供給主發電機勵磁繞組，該結構發電機電樞繞組與勵磁繞組之間依靠旋轉磁場傳遞功率， 不存在機械接觸部分，不會產生電火花，采用自動電壓調節器控制電壓，因此，發電機電壓性能指標 優良、運行可靠、維護簡單，可滿足用電要求較高的場合使用。機組所配控制屏為封閉箱式，其主要功能是監視機組的工作狀態，測量機組運行的電氣參量，機組電壓、頻率等的調整，負載接通和斷開的控制以及機組其他功能的實現。
